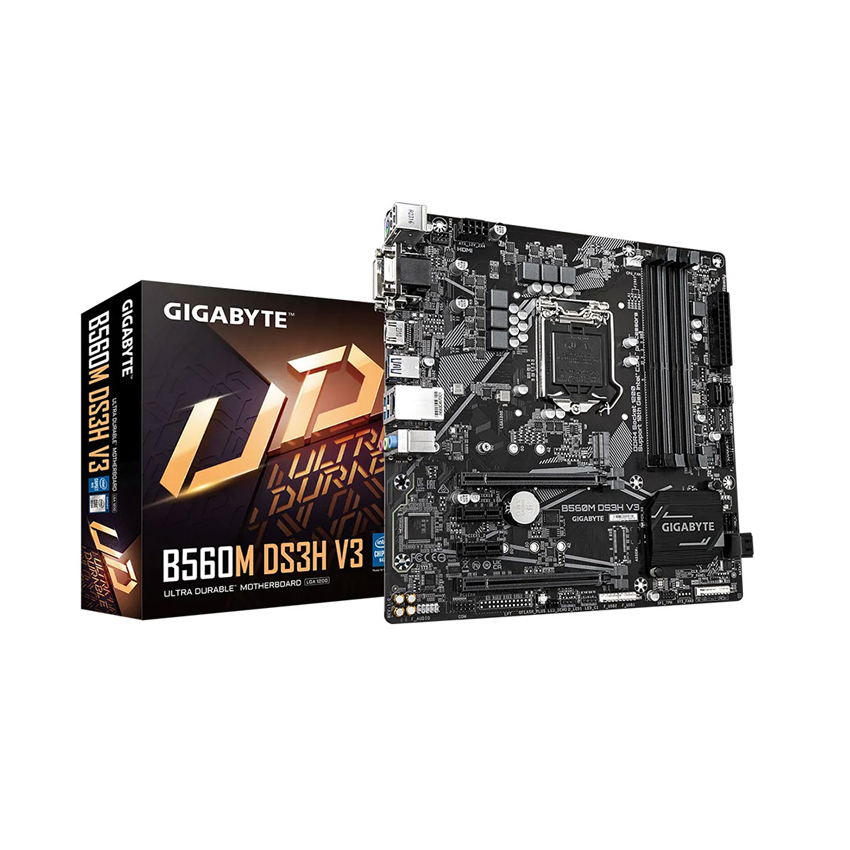

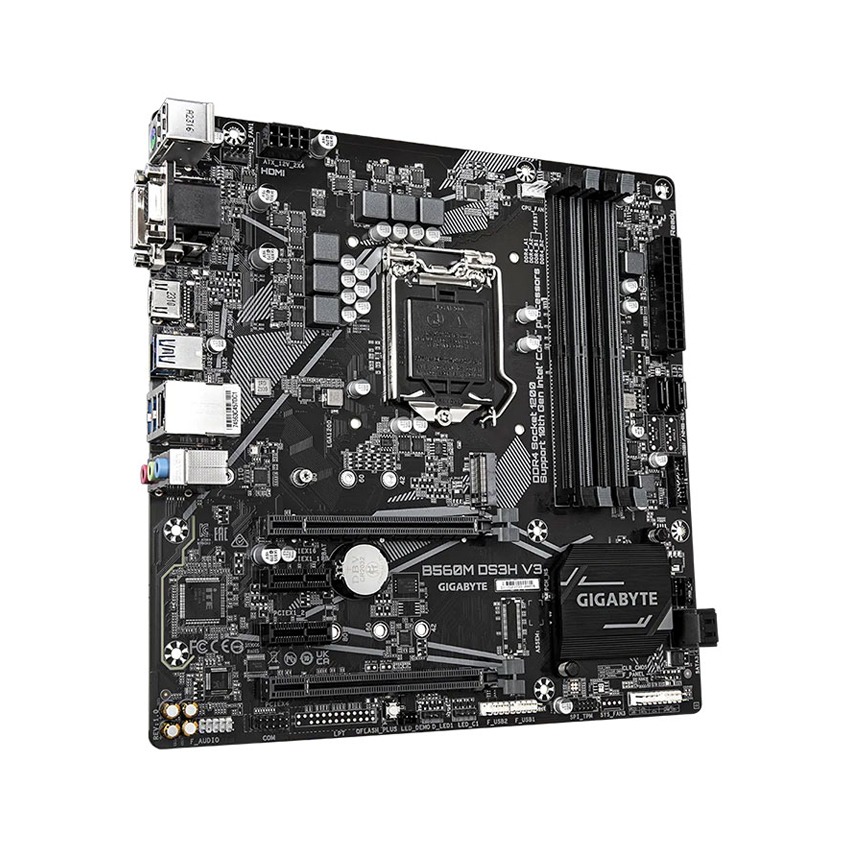

GIGABYTE B560M DS3H V3 là bo mạch chủ tầm trung mạnh mẽ với nhiều tính năng nổi bật. Sử dụng giải pháp VRM kỹ thuật số lai 4+2, hỗ trợ CPU Intel Core i5 và tối đa 128GB RAM, bo mạch chủ này mang lại hiệu năng ổn định và khả năng nâng cấp linh hoạt. Với các kết nối M.2 PCIe Gen3 x4 và PCIe Gen4 x16, B560M DS3H V3 tối ưu hóa hiệu suất SSD NVMe và sẵn sàng cho các card đồ họa hiện đại. Cổng LAN Intel® GbE với cFosSpeed và USB 3.2 Gen1 Type-C cũng cải thiện đáng kể tốc độ kết nối và khả năng tương thích. Công nghệ Smart Fan 5 với nhiều cảm biến nhiệt độ và đầu cắm quạt kép mang lại khả năng làm mát tối ưu, trong khi RGB Fusion 2.0 với hỗ trợ đèn LED địa chỉ cho phép người dùng tùy chỉnh ánh sáng theo sở thích cá nhân. Hãy cùng The Gear phân tích kỹ hơn:
1. Hiệu năng tốt và hỗ trợ tốt
Bo mạch chủ GIGABYTE B560M DS3H V3 sử dụng giải pháp Digital VRM số lai 4+2 với MOSFET Low RDS(on), giúp giảm tổn hao năng lượng và tản nhiệt dư thừa, mang lại hiệu năng tối ưu mà không ảnh hưởng đến hệ thống.
Bo mạch chủ này hỗ trợ các bộ vi xử lý Intel® Core™ thế hệ thứ 10 và 11, đặc biệt phù hợp với CPU Intel Core i5. Ngoài ra, B560M DS3H V3 có 4 khe cắm DDR4 và hỗ trợ dung lượng RAM tối đa lên đến 128GB, đáp ứng nhu cầu nâng cấp sau này của bạn.
2. Tích hợp khe cắm NVMe PCIe
Mainboard B560M DS3H V3 còn tích hợp cổng kết nối M.2 PCIe Gen3 x4, cho phép gắn ổ cứng SSD NVMe với tốc độ truyền dữ liệu nhanh chóng, giúp tận dụng tối đa tiềm năng của SSD NVMe, mang đến hiệu suất lưu trữ vượt trội.
Bên cạnh đó, khe cắm PCIe Gen4 x16 sẵn sàng cho các card đồ họa hiện đại, nâng cao trải nghiệm chơi game của bạn.
3. Cải thiện và tối ưu tốc độ
Mainboard GIGABYTE B560M DS3H V3 được trang bị cổng LAN Intel® GbE với phần mềm tăng tốc Internet cFosSpeed, cải thiện độ trễ mạng và duy trì ping thấp, mang lại khả năng phản hồi tốt hơn trong môi trường mạng nội bộ đông đúc (có nhiều máy chung một đường truyền internet).
Các cổng USB 3.2 Gen1 Type-C cũng được tích hợp để kết nối linh hoạt và nhanh chóng các thiết bị ngoại vi. Ngoài ra, mainboard này còn hỗ trợ đa dạng giao diện hiển thị với 3 cổng D-Sub, DVI-D và HDMI, cho phép xuất hình ảnh với độ phân giải lên đến 4K.
4. Tối ưu tản nhiệt nhờ chức năng FAN STOP
Tản nhiệt rất quan trọng vì vậy cũng được hãng Gigabyte chú trọng. Cụ thể là GIGABYTE B560M DS3H V3 sử dụng công nghệ Smart Fan 5 với nhiều cảm biến nhiệt độ và đầu cắm quạt kép hỗ trợ chức năng FAN STOP.
Với Smart Fan 5, bạn có thể tùy chỉnh các đầu cắm quạt để phản ánh các cảm biến nhiệt khác nhau trên bo mạch chủ, đồng thời bổ sung thêm các đầu cắm quạt kép hỗ trợ cả chế độ PWM và Voltage, giúp tương thích tốt hơn với hệ thống tản nhiệt bằng chất lỏng. Phần mềm Smart Fan 5 cũng cung cấp giao diện trực quan để điều khiển quạt, với các chế độ từ Quiet đến Full Speed và khả năng tùy chỉnh linh hoạt.
5. Đồng bộ LED với RGB Fusion 2.0
RGB Fusion 2.0 không còn lạ gì nữa, tuy nhiên trên B560M DS3H V3 thì nó đã được được nâng cấp thêm để hỗ trợ LED nhiều kênh (Addressable LED).
Theo đó bạn có thể kết nối nhiều thiết bị LED bên ngoài (card đồ họa, dây LED, các thiết bị ngoại vi) vào main, mỗi đèn LED có thể được điều khiển riêng lẻ, cho phép bạn cá nhân hóa hệ thống theo phong cách riêng và thể hiện cá tính trong các bản dựng
Điều này khá thú vị, bạn có thể trải nghiệm nhiều kiểu đèn, phong cách và hiệu ứng ánh sáng đa dạng hơn. Phần mềm RGB Fusion 2.0 cũng có giao diện trực quan quan rất dễ sử dụng.
Nếu bạn cần tư vấn thêm về các dòng mainboard, hãy liên hệ ngay với The Gear để được tư vấn miễn phí nhé!
-----
Tuyên bố quyền tác giả: Bài viết này là sự thay thế của bài viết cũ có cùng nội dung của chúng tôi (17/04/2024 - 7:55 AM - UTC+07:00) - Được bảo vệ bởi DMCA - Bài viết này thừa hưởng toàn bộ sức mạnh từ bài viết trước.
Authorship statement: This article is a replacement of our old article with the same content (April 17, 2024 - 07:55 AM - UTC+07:00) - Protected by DMCA - This article inherits all the power from the previous old article.
Thông số kỹ thuật
| Loại sản phẩm | Bo mạch chủ |
| Hãng sản xuất | GIGABYTE |
| Model | B560M DS3H V3 |
| Tên sản phẩm | Mainboard GIGABYTE B560M DS3H V3 |
| Chipset | H470 |
| CPU | Hỗ trợ cho thế hệ thứ 11, 10 Intel® Core Socket LGA1700 |
| RAM hỗ trợ | Bộ xử lý Intel ® Core™ i9/i7/i5 thế hệ thứ 11 : Hỗ trợ các mô-đun bộ nhớ DDR4 3200/3000/2933/2666/2400/2133 MT/s Bộ xử lý Intel ® Core™ i9/i7 thế hệ thứ 10: Hỗ trợ các mô-đun bộ nhớ DDR4 2933/2666/2400/2133 MT/s Bộ xử lý Intel ® Core™ i5/i3/Pentium ® /Celeron ® thế hệ thứ 10 : Hỗ trợ các mô-đun bộ nhớ DDR4 2666/2400/2133 MT/s 4 x ổ cắm DIMM DDR4 hỗ trợ bộ nhớ hệ thống lên tới 128 GB (dung lượng DIMM đơn 32 GB) Kiến trúc bộ nhớ kênh đôi Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8 không có bộ đệm ECC (hoạt động ở chế độ không phải ECC) Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8/1Rx16 không có bộ đệm ECC Hỗ trợ các mô-đun bộ nhớ Extreme Memory Profile (XMP) |
| Khe cắm mở rộng | 1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16) * Để có hiệu suất tối ưu, nếu chỉ cài đặt một card đồ họa PCI Express, hãy nhớ lắp nó vào khe cắm PCIEX16. 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4) 2 x khe cắm PCI Express x1 |
| Audio sound | Realtek ® CODEC âm thanh Âm thanh độ nét cao Kênh 2/4/5.1/7.1 * Bạn có thể thay đổi chức năng của giắc âm thanh bằng phần mềm âm thanh. Để định cấu hình âm thanh kênh 7.1, hãy truy cập phần mềm âm thanh để cài đặt âm thanh. |
| Mạng LAN | Chip Intel ® GbE LAN (1 Gbps/10 Mbps/100 Mbps) |
| Khe cắm mở rộng | 1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16) * Để có hiệu suất tối ưu, nếu chỉ cài đặt một card đồ họa PCI Express, hãy nhớ lắp nó vào khe cắm PCIEX16. 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4) 2 x khe cắm PCI Express x1 (Tất cả các khe cắm PCI Express đều tuân theo tiêu chuẩn PCI Express 3.0.) |
| Kho lưu trữ giao diện | 1 x đầu nối M.2 (Socket 3, phím M, loại 22110/2280/2260/2242 hỗ trợ SSD PCIe x4/x2) 4 x đầu nối SATA 6Gb/s Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 |
| USB | 5 x cổng USB 3.2 Gen 1 (3 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong) 6 x cổng USB 2.0/1.1 (2 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong) |
| Kết nối I/O bên trong | 1 x đầu nối nguồn chính ATX 24 chân 1 x đầu nối nguồn ATX 12V 8 chân 1 x đầu cắm quạt CPU 1 x đầu cắm quạt hệ thống 1 x đầu cắm dải đèn LED có thể định địa chỉ 1 x đầu cắm dải đèn LED RGB 1 x đầu nối M.2 Ổ cắm 3 4 x đầu nối SATA 6Gb/s 1 x tiêu đề bảng mặt trước 1 x đầu cắm âm thanh bảng mặt trước 1 x đầu cắm USB 3.2 thế hệ 1 2 x đầu cắm USB 2.0/1.1 2 x đầu nối thẻ bổ trợ Thunderbolt™ 1 x Tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2) 1 x tiêu đề cổng nối tiếp 1 x Jumper Clear CMOS 1 x nút Q-Flash Plus |

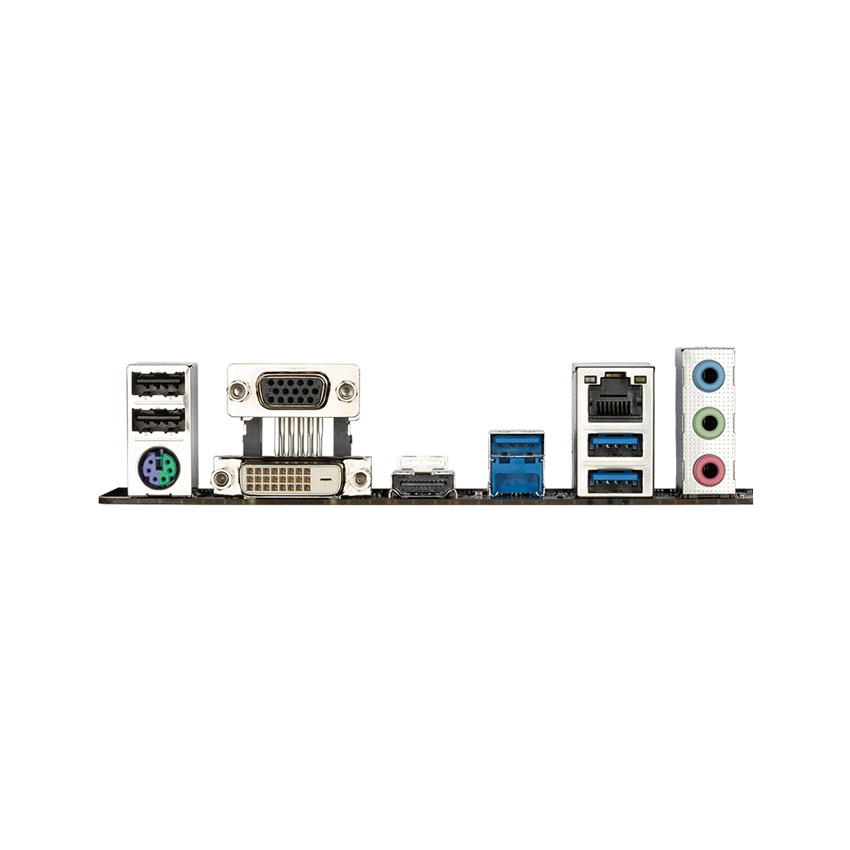

| Kết nối bảng phía sau | 1 x cổng bàn phím/chuột PS/2 1 x cổng D-Sub 1 x cổng DVI-D 1 x cổng HDMI 3 x cổng USB 3.2 thế hệ 1 2 cổng USB 2.0/1.1 1 cổng RJ-45 3 x giắc cắm âm thanh |
| I/O control | Chip điều khiển I/O iTE |
| Theo dõi phần cứng | Phát hiện điện áp Phát hiện nhiệt độ Phát hiện tốc độ quạt Cảnh báo quá nhiệt Cảnh báo lỗi quạt Kiểm soát tốc độ quạt |
| BIOS | Đèn flash 1 x 256 Mbit Sử dụng BIOS AMI UEFI được cấp phép PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Tính năng duy nhất | Hỗ trợ cho Trung tâm APP * Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo mẫu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ. @BIOS EasyTune RGB Fusion Trình xem thông tin hệ thống sao lưu thông minh Hỗ trợ Q-Flash Plus Hỗ trợ Q-Flash Hỗ trợ cài đặt Xpress |
| Package phần mềm | Norton ® Internet Security (phiên bản OEM) Phần mềm quản lý băng thông mạng LAN |
| Điều chỉnh hệ thống | Hỗ trợ cho Windows 11 64-bit Hỗ trợ cho Windows 10 64-bit |
| Kích thước | Micro ATX; 24,4cm x 24,4cm |
